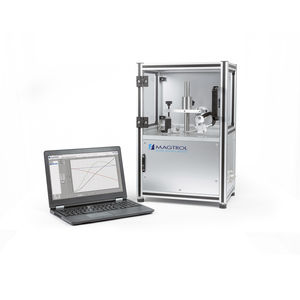

MAGTROL 扭矩試驗臺 Mega Speed Dynamometer

產品介紹

MSD巨速測功機是為測試非常高速度的電機而開發的，如BLDC、牙科手機、空氣渦輪機和手術工具。制動效果是基于直接安裝在DUT（被測設備）軸上的鋁盤上的渦流感應。 扭矩是由安裝在測試臺表面下的反應扭矩傳感器無摩擦測量的。由于對圓盤的熱效應，兆速測功機不適合做耐久測試，但可以用來生成快速曲線或進行點對點測試。一個紅外傳感器監測光盤的溫度，在過熱的情況下停止測試。圓盤可以根據電機參數來設計和確定尺寸。 該系統是無接觸的，因此對準不是很關鍵。因此，該系統的慣性很低，因此沒有殘余或拖曳扭矩，對測試參數的影響較小。速度限制是基于DUT和它驅動圓盤的能力。已經生產了速度超過380000rpm的系統。 MSD-TEST軟件是在LabVIEW?環境下開發的。它可以控制系統并捕捉測試數據。它允許對專用的測試配置文件進行編程設置。 該設備專門設計用于測試牙科和/或外科手機，以及在400000rpm（和高達1000000rpm）的極高速度下測試BLDC微電機。 根據ISO 14457:2017 - 牙科及手機和馬達測試
