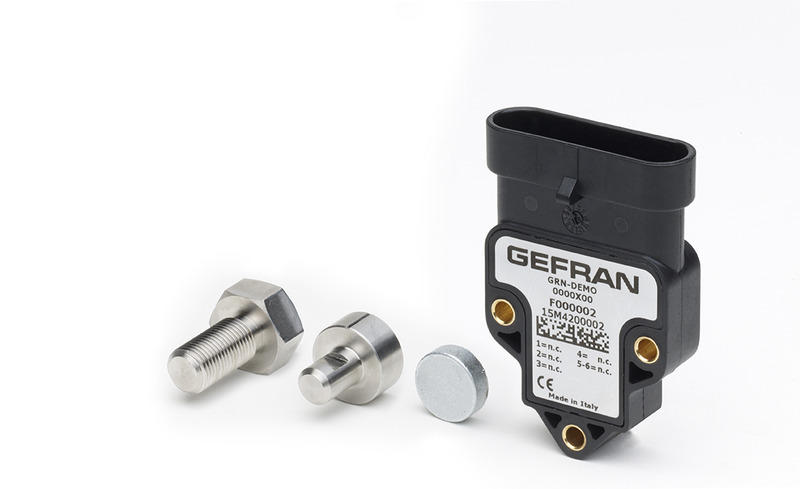

GEFRAN角度傳感器 GRN Hall-effect single-turn rotary sensor without shaft

Overview

旋轉傳感器量程上限是360°，能編寫±15°每步段的模擬版本

傳感元件無磨損的狀態下, 非接觸式霍爾技術使傳感器壽命近乎無限長。

多樣化的配置方便了產品至各種載體的安裝。

高IP 保護層級，耐沖擊、耐振動，以及高電磁兼容性使這些產品更適應移動液壓應用程序的要求。

確保為應用程序提供強健且高性能的解決方案，這些應用程序包括農業機器、工業機器、物料處理設備等。

Description

量程

±180° 不同值，根據要求±15°每步段（僅用于模擬版本）

電源電壓

+5伏直流電（僅用于0.5..4.5伏直流電輸出）；+9…+36伏直流電（參見右電源電壓輸出信號）

輸出信號

0.5...4.5伏比率計（電源 +5伏直流電）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen協議， SAE J1939協議

電氣連接

安普超級密封連接器 6P 282108-1；電纜輸出 18 美國線規（AWG） 1.65毫米外直徑

旋轉分辨率和速率

12 比特（模擬輸出）；14比特（CANopen/SAE J1939輸出）；每分鐘最大轉速120 。

線性度

< ±0.5%FS

工作溫度與溫度系數

-40°C ... +85°C （根據要求值變高）；熱漂移< 50 ppm/°C

振動

20g - 10 Hz … 2000 Hz IEC標準 60068-2-6

沖擊

三軸脈沖； 50g 11 ms IEC標準 60068-2-27

電磁兼容性

2014/30/歐盟電磁兼容指令（EMC）

使用壽命

永久外磁使用過程中，幾乎無磨損

IP 保護層級

IP67 - IPX9K 配有母端對接連接器AMP282090-1 （GRA-A 版本）和對接連接器DT06-6S （GRA-D 版本）

外殼材料

聚對苯二甲酸丁二醇酯（PBT）

立即咨詢下一個產品

描述
參數
設備圖片

F067007 GRNAR015015HA33000 0000A00

F067913 GRNAR045045LA11000 0000A00

F067914 GRNAR060060HA11000 0000A00

F069917 GRNAR090090LA13000 L000A00

F067667 GRNAR180180HA14000 0000A00

F065905 GRNAR180180HA14000 0000X00

F069777 GRNAR180180HA31000 0000A00

F067737 GRNAR180180LA11000 0000A00

F069079 GRNAS090000HA31000 0000B00

F067628 GRNAS090000HA32000 0000A00

F069572 GRNAS120000HA31000 0000A00

F067043 GRNAS120000HA32000 0000A00

F067402 GRNAS120000HA32000 0004A00

F064006 GRNAS180000HA11000 0000X00

F067670 GRNAS180000HA12000 0000A00

F069858 GRNAS180000HA21000 0000A00

F067598 GRNAS180000HA22000 0000A00

F069632 GRNAS180000HA31000 0000B00

F067418 GRNAS180000HA32000 0000A00

F069080 GRNAS180000HC11000 0000B00

F068987 GRNAS180000HC13000 0000A00

F067419 GRNAS180000HC14000 0000A00

F067669 GRNAS180000HC14000 0000A00

F067698 GRNAS180000HC14000 0000A00

F067740 GRNAS180000LA11000 0000A00

F069890 GRNFR060060HA13000 L000A02

F067924 GRNFR120120HA11000 0000A02

F067925 GRNFR180180HA11000 0000A02

F069122 GRNFR180180HA31000 0000A01

F066953 GRNFS030000HA31000 0000C20

F067634 GRNFS045000HA22000 0000B05

F066434 GRNFS045000HA31000 0000A01

F069209 GRNFS045000HA31000 0000A10

F066961 GRNFS060000HA31000 0000A01

F067500 GRNFS060000HA32000 0000A20

F068585 GRNFS060000LA11000 0000B01

F068255 GRNFS090000HA21000 0000B10

F068326 GRNFS090000HA31000 0000A01

F068689 GRNFS090000HA31000 0000C01

F068580 GRNFS090000LA12000 0000A01

F066435 GRNFS105000HA31000 0000C01

F068408 GRNFS180000HA22000 0000A01

F067685 GRNFS180000HA22000 L000A20

F066562 GRNFS180000HA31000 0000B01

F069077 GRNFS180000HC11000 0000C01

F068165 GRNFS180000HC13000 0000A01

F068478 GRNFS180000HC13000 0000A20

F069859 GRNFS180000HC14000 0000A20

F066656 GRNFS180000HC14000 0000B20

F065904 GRNFS180000HC14000 0000X01

F065926 GRNFS180000HC14000 0000X02

F068030 GRNFS180000LA12000 0000A01

F067526 GRNFS180000LA12000 0000A05

F067606 GRNFS180000LA12000 0000C01
