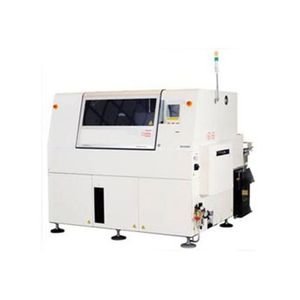

PANASONIC 手動插入機 RL132

產品介紹

松下公司的RL132高速徑向引線元件插入機在空間效率高的情況下提供超前技術。 RL132結合了25,700 CPH（0.14s/元件）的插入率、高達650 x 381mm的電路板加工尺寸、減少33%的PCB傳輸時間、每次插入的電耗和氣耗減少18%以及改善易損件的壽命，使其擁有成本非常低。 這臺通孔機具有4個間距，可配置40或80個元件輸入。同時，它的雙分離式滑架使機器在交換模式下發揮作用，并在生產過程中補充零件。再加上排氣檢測和完全自動恢復，可以實現不間斷的生產。 主要特點 高速徑向插入，速度為25,700 CPH，輸入量為40或80。 在一個共同的平臺上有廣泛的間距，包括2.5/5.0/7.5和10毫米的間距--消除了10毫米間距部件的插入后人工放置的需要。 自動恢復和部件排氣檢測 增強的可編程T-Clinch技術通過消除底部布局的短路來確保無干擾的插入 組件范圍廣，高度可達23毫米，插入角度為0°至359°。 PCB尺寸（毫米） - 長50毫米x寬50毫米至長508毫米x寬381毫米 最大速度 - 0.14秒/元件 元件輸入數 - 40 適用元件 - 間距2.5/ 5.0毫米（標準），7.5毫米和10毫米（選項），電阻，電解電容，陶瓷電容 PCB交換時間 - ~2s至約4s（室溫20℃）。 插入方向 - 360°方向，增量為1°。
